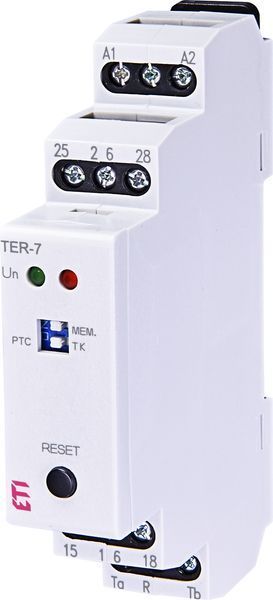

Термостат контролю температури обмотки двигуна TER-7 (використовує термістор)

• Напруга живлення: 24-240 В AC / DС
• Допуск напруги живлення: -15%; + 10%
• Клеми живлення: А1 - А2
• Клеми вимірювання: Та - Тb
• Датчик: РТС
• контакти: 2 × перекидних
• Номінальний струм: 8 А / AC1
• Коммутируемая мощность: 2000 ВА AC1, 192 Вт DС
• Механічний ресурс: 3 × 107 циклів
• Електричний ресурс: 0,7 × 105 циклів
• Вид пристрою: аналогове

Реле TER-7 контролює температуру обмотки електродвигуна за допомогою РТС - термистора, розміщеного безпосередньо в самому двигуні. Реле має функцію контролю пошкодження датчика, яка відстежує замикання або обрив датчика. Функція "MEMORY" при перегріванні (відключенні контактів) зберігає вихід в розімкнутому стані до втручання обслуговуючого персоналу. Повернення в нормальне положення контактів здійснюється за допомогою кнопки "RESET". У положенні перемикача "Тест" вимкнено контролювання короткого замикання, тому можна протестувати функції пристрою з'єднанням і роз'єднанням клем Та й Тв.
